Description
Sistema de Orificios
-
Diámetro del orificio: 28 mm (+0,20 / -0 mm)
-
Espaciado entre orificios: 100 mm (±0,050 mm)
-

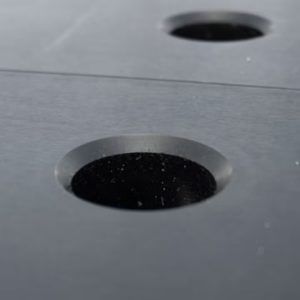

Chaflán grande en la parte superior para facilitar la inserción. También hay un chaflán en la parte inferior para maximizar la fuerza de sujeción del perno.
Espesor del Material
-
Espesor de la placa: 25 mm (±0,06 mm)
-
Acabado de la superficie de la mesa: Nitrurado (tratado térmicamente)
-
Coeficiente de fricción: 0,37
Superficie de la Mesa
-
Planitud de la mesa: ±0,125 mm por cada 600 x 600 mm
-
Material: P20
-
Dureza de la superficie: 58–62 HRC
-
Dureza del material base: 25,1–29,6 HRC
-

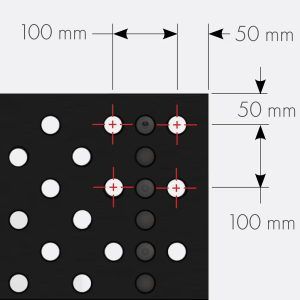

Espaciado de orificios: 100 mm, con una rejilla adicional desplazada 50 mm en los ejes X e Y (también conocida como rejilla diagonal)

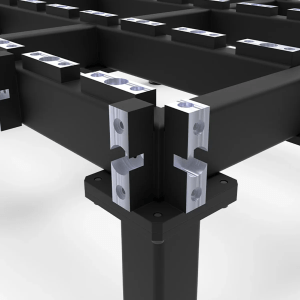

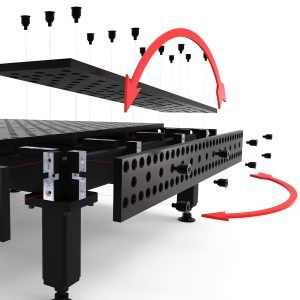

Sistema de Placas Autoposicionables para Superficie y Laterales
-
Los elementos de alineación en el bastidor de la mesa y en las placas se combinan con casquillos de centrado para un alineamiento automático.
Panel Lateral de la Mesa
-
Material: Q35B
-
Dureza: 50–55 HRC
-

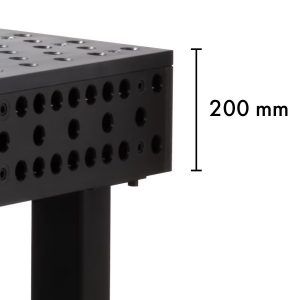

Altura del tablero de la mesa: 200 mm

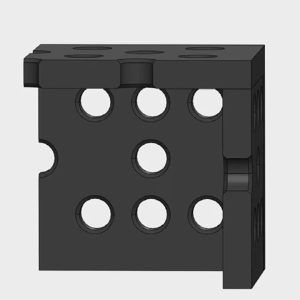

Detalle de Montaje de las Placas Laterales
-
Las placas laterales también utilizan un sistema de casquillos autoposicionables.
